نقد و بررسی تخصصی HMI پنل مستر PMK2043-30ST بدون اترنت 4.3 اینچ

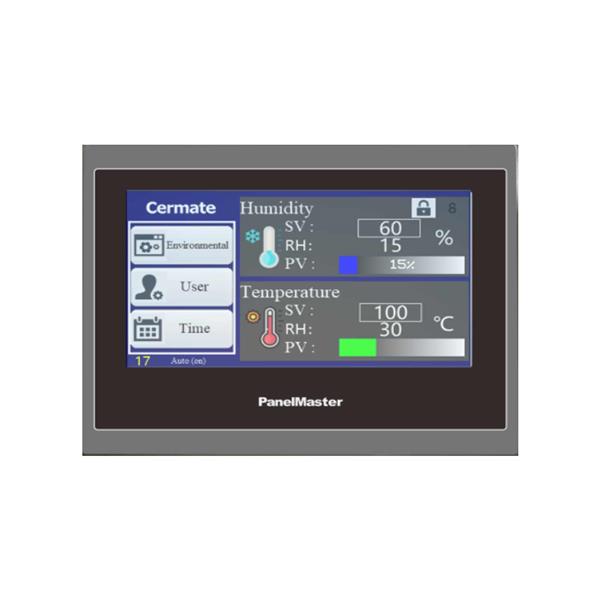

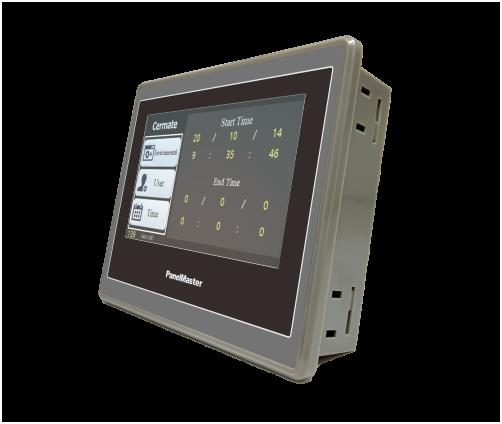

معرفی HMI پنل مستر PMK2043-30ST
نمایشگر صنعتی لمسی پنل مستر PMK2043-30ST بدون اترنت، برای کنترل و مانیتورینگ ماشینآلات و پروژههای اتوماسیون صنعتی طراحی شده است. این مدل با صفحه 4.3 اینچی، پنل جلویی IP65 و ارتباطات سریال، گزینهای مناسب برای تابلوهای کنترل و تجهیزات صنعتی است.
ویژگیهای اصلی
- صفحه نمایش TFT LCD چهار و سه دهم اینچ با نور پسزمینه LED و طول عمر تقریبی ۲۰٬۰۰۰ ساعت
- رزولوشن ۴۸۰×۲۷۲ پیکسل و پشتیبانی از رنگ ۱۶ بیتی
- پردازنده RISC ARM9 سی و دو بیتی تا ۳۰۰ مگاهرتز و حافظه کاری ۶۴ مگابایت SDRAM
- حافظه پشتیبان باتری ۱۲۸ کیلوبایت SRAM با امکان انتخاب ۱۰۲۴ کیلوبایت
- پشتیبانی از PM Designer برای طراحی صفحات، آلارم، ماکرو و اتصال به بیش از ۵۰۰ پروتکل PLC
- پشتیبانی از کنترل روشنایی، نصب پنلی و عملکرد پایدار ۲۴/۷ با Watchdog
مشخصات فنی
| مدل | PK2043-30ST |
|---|---|
| نوع نمایشگر | TFT LCD با نور پسزمینه LED |
| صفحه لمسی | آنالوگ ۴ سیم |
| وضوح | ۴۸۰×۲۷۲ |
| حافظه برنامه | حدود ۴۰ مگابایت |
| حافظه فایل داده | ۶۴ مگابایت |
| ساعت بیدرنگ | دارد؛ باتری غیرقابل شارژ با عمر تقریبی ۳ سال |
| حداکثر صفحات برنامهنویسی | ۷۹۹۹ صفحه |
| اسلات Micro SD | ندارد |

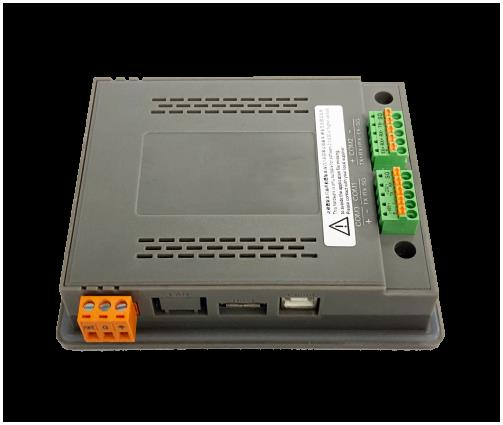

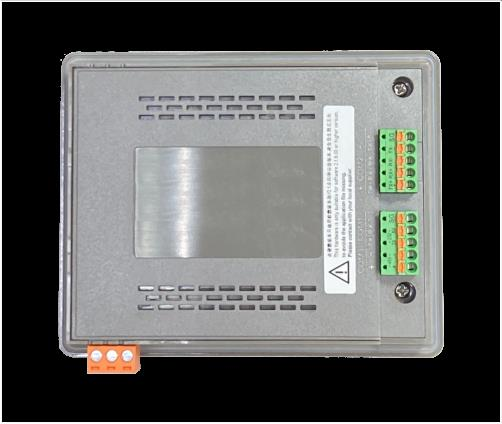

رابطهای ارتباطی
| USB میزبان و سرویسگیرنده | USB 2.0 |
|---|---|
| Com1 | RS232، ترمینال ۵ پین |
| Com2 | RS422/485، ترمینال ۵ پین |
| Com3 | RS485، ترمینال ۵ پین |
| Com4 و Com5 | ندارد |
| اترنت | ندارد |
توان و شرایط محیطی
| ولتاژ تغذیه | 24VDC±10% ایزوله |
|---|---|
| مصرف | ۱۰ وات |
| دمای کاری | ۱۰- تا ۶۰ درجه سانتیگراد |
| رطوبت نسبی | ۱۰ تا ۹۰ درصد |
| شوک و لرزش | شوک نیمسینوسی 20G به مدت 11ms و لرزش تصادفی 1G در 5 تا 500Hz |
| استانداردها | FCC و CE طبق EN61000-6-2 و EN61000-6-4 |
| حفاظت | IP65، خنککاری طبیعی |
| ابعاد | 129×103×33 میلیمتر؛ ابعاد برش 118.5×92.5 میلیمتر |
| وزن خالص | ۰٫۲۳ کیلوگرم |
نرمافزار برنامهنویسی
نرمافزار PM Designer v4.09.80 شرکت Cermate برای طراحی صفحات گرافیکی، تعریف متغیرها، تنظیم آلارمها، شبیهسازی پروژه و ارتباط با PLC استفاده میشود. این ابزار با Windows 7 و Windows 10 نسخه ۶۴ بیتی سازگار است و سریهای PX، PA2، PK2، PT2، IT400، PM2، SX و ES را پشتیبانی میکند.
راهنمای انتخاب HMI پنل مستر PMK2043-30ST بدون اترنت 4.3 اینچ
HMI پنل مستر PMK2043-30ST بدون اترنت 4.3 اینچ با کد کالا tsh-hmi-pmk2043، محصول برند پنل مستر در دسته نمایشگر صنعتی HMI است. این قطر در گروه سیمهای ضخیمتر قرار میگیرد و انتخاب آن باید با توجه به جریان، شعاع خمش و فضای قابلاستفاده انجام شود. قیمت صفحه برای هر کیلوگرم ثبت شده و مبلغ تقریبی قرقره با وزن واقعی آن محاسبه میشود.
- کد شناسایی محصول: tsh-hmi-pmk2043
- حداکثر تعداد قابل ثبت در هر سفارش: ٢٠
